Instructies afstellen pick-upelementen door Ton van Ballegoij

Artikel 5 van 5

©Tekst en foto's van Ton van Ballegoij

Element uitlijnen-oversteek

De snijbeitel waarmee de plaat gemaakt wordt beschrijft een rechte lijn.

De naald beschrijft bij het aftasten van de plaat echter geen echte lijn, maar een flauwe boog, waardoor er een variabele fouthoek optreedt.

Foto voor correctie.

Daarom staat de elementhouder onder een hoek op de arm, en moet de naaldpunt iets voorbij de as van het plateau komen, dit is per draaitafel en  armconstructie iets verschillend. Met behulp van de protractor is dit redelijk goed uit te lijnen.

Zet eerst de anti-scating of dwarsdrukkompensatie op nul anders zwaait de naald op de gladde protractor van de plaat af.

Begin met de naald ongeveer in het midden, 105 op deze protractor op de 0-lijn te plaatsen, als het element niet goed uitlijnt op de middenlijn, maar beter op een van de min-lijnen, dan moet het element iets in die richting verplaatst worden (als het op een plus-lijn beter is dan uiteraard in de andere richting

Daarna met de naald op 60 aan het einde en op 150 aan het begin van de plaat.

Foto na correctie.

De afwijking aan het einde van de plaat, moet bij een ideale afstelling iets minder zijn, als die aan het begin, en met een beetje geluk kom je op een maximale afwijking van een graad of minder.



Horizontale en verticale opzethoek

De afspeelhoek van opzij gezien. Dit moet als eerste, want als dit afwijkt, is de afspeelhoek van voren gezien waarschijnlijk ook niet goed, omdat de elementhouder onder een hoek op de arm is gemonteerd.

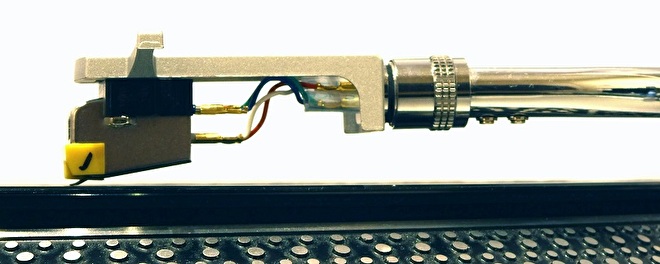

De arm en de elementhouder moeten nauwkeurig horizontaal parallel aan de plaat lopen,  alleen dan kan de naald onder de juiste hoek de plaat aftasten. Dit is de VTA vertical track angle, dat is de hoek waaronder de naald de plaat aftast, deze is 20,5 graad + of – 2 graden.

Bij sommige draaitafels is de armhoogte verstelbaar, soms doormiddel van vulplaatjes en ook  is het mogelijk  met vulplaatjes in de elementhouder de  hoogte aan te passen, en men kan voor kleine verschillen soms ook een dunnere, of juist dikkere plaatmat gebruiken.

De platen variëren ook iets in dikte, maar deze verschillen geven afwijkingen van minder dan 1 graad. Als de arm iets voorover hangt dan is de VTA te hoog en worden hoge frequenties iets te sterk weergegeven.

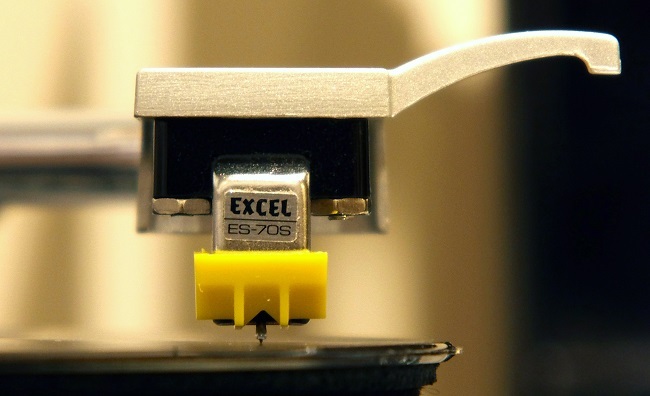

Als de arm iets achterover hangt is de VTA te laag en worden lage frequenties iets te sterk weergegeven. Dit alles als de afwijking meer dan ongeveer 2 graden wordt. De afspeelhoek van voren gezien moet het element onder precies 90 graden op de plaat staan.
